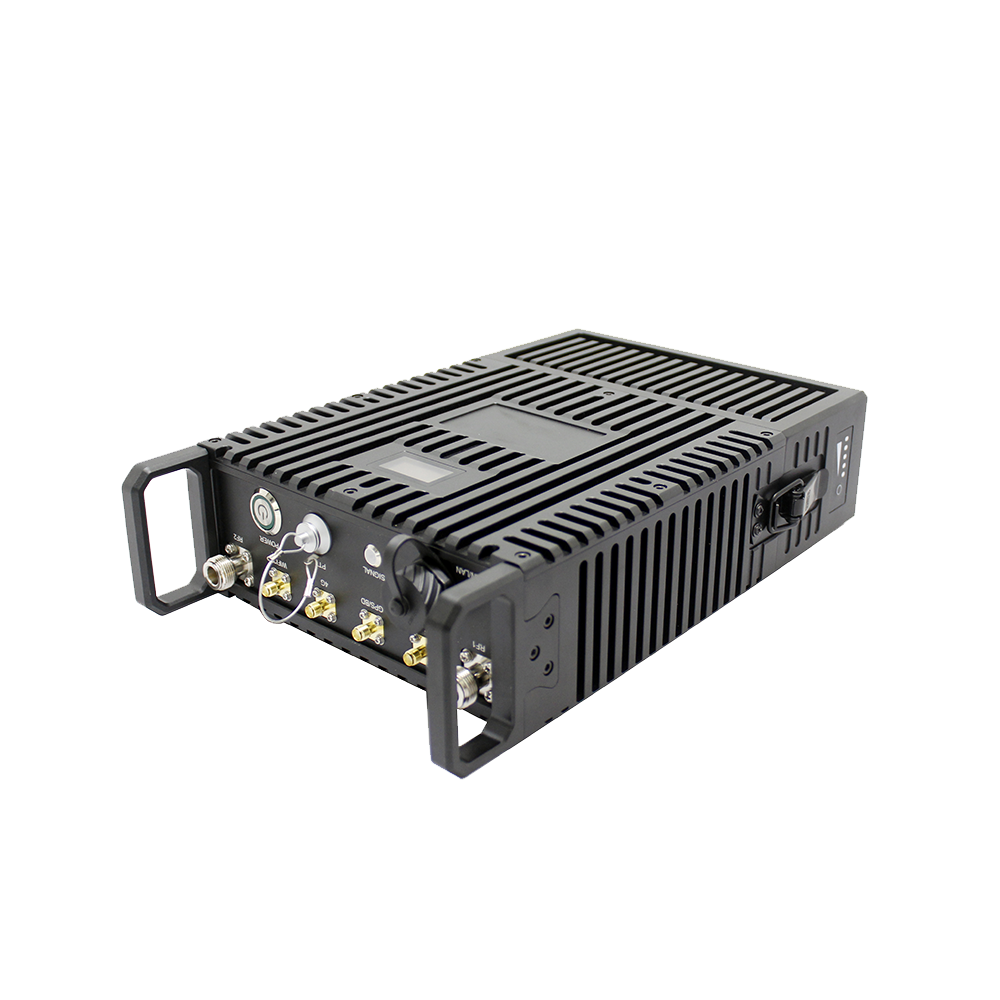

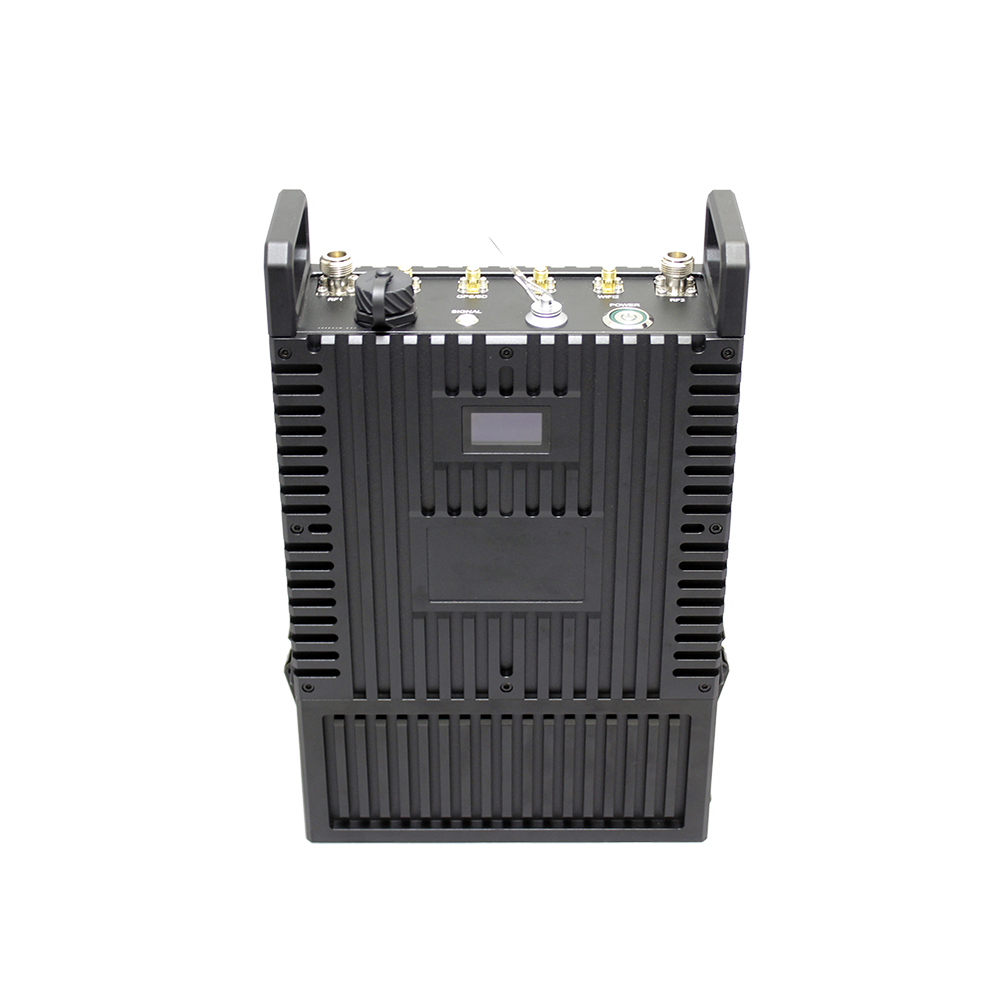

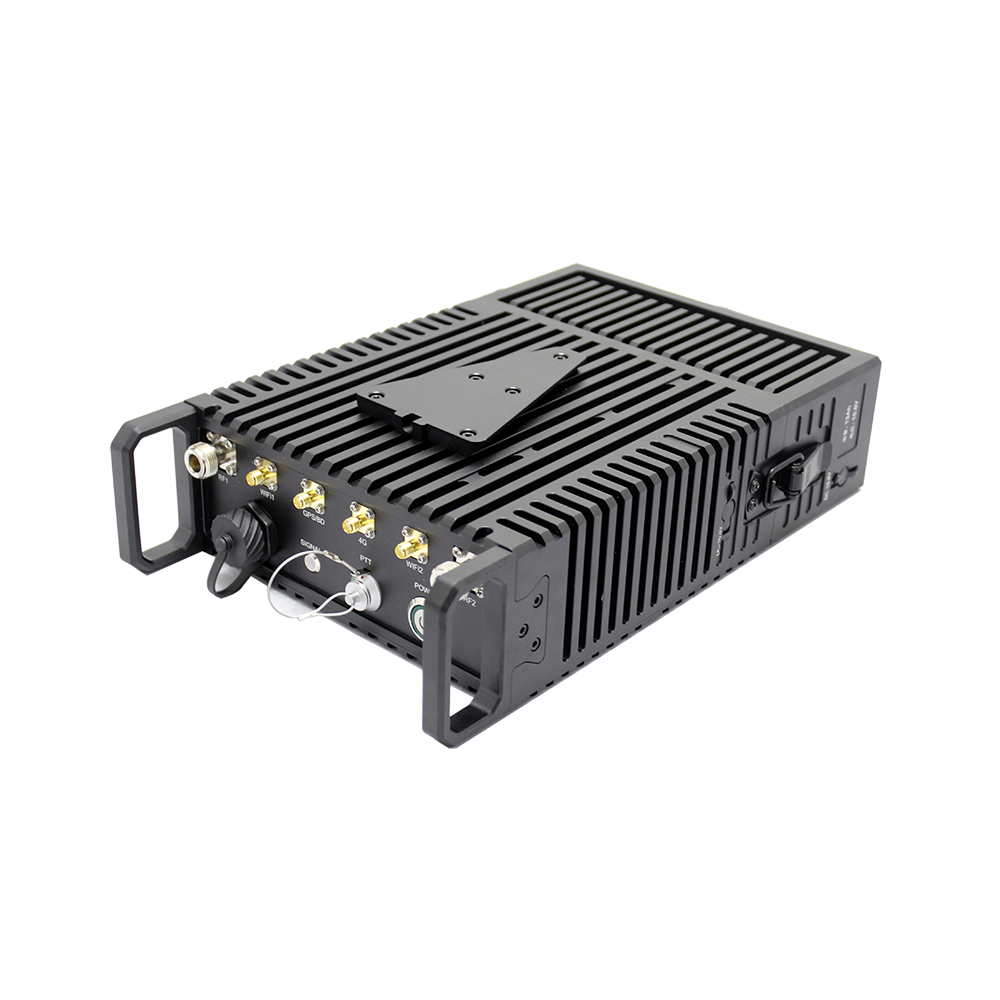

MESH自组网融合基站ZCXH3701

    MESH基站作为自组网技术和专网技术公网技术融合的一个网关设备,主要是为了解决MESH网络和LTE网络之间的互联互通。作为无线通信网络的一个重要节点,解决了不同网络之间的通信的一个融合通信单元。打通了最后一公里接入网络(自组网)和远程覆盖传输网络(4G—LTE网络)之间的链接和数据通信。用一个设备解决两张网之间的互联互通。
  • 产品描述
  • 技术参数
  • 资料下载

    产品概述

    MESH基站作为自组网技术和专网技术公网技术融合的一个网关设备,主要是为了解决MESH网络和LTE网络之间的互联互通。作为无线通信网络的一个重要节点,解决了不同网络之间的通信的一个融合通信单元。打通了最后一公里接入网络(自组网)和远程覆盖传输网络(4G—LTE网络)之间的链接和数据通信。用一个设备解决两张网之间的互联互通



    产品特点

     大带宽:采用通用的硬件平台,软件无线电架构,支持动态加卸载波形,根据实际信道条件和用户状态的变化在线配置工作参数,保证大带宽传输。

     自组网:MESH无线网络不依赖基站,具有自组网、自管理、自修复和自平衡的优良特性,支持多点跳接,满足非视距条件下的组网传输。

     多业务:支持实时语音对讲,支持COFDM单兵接入,支持网络摄像头接入。

     IP:采用全IP透明数据传输,支持端到端的互联网协议,可以方便地与上级网络系统连接,构成多种专用指挥应用系统,也可接入公共基础网络。

     自主研发:拥有完整的核心技术和知识产权,可根据用户需求进行快速定制,灵活机动,部署简单。


    设计和品质检测参考标准

    GJB 367A-2001军用通信设备通用规范

    GJB 663A-2012 军用通信系统安全通用要求

    CE认证

    FCC认证

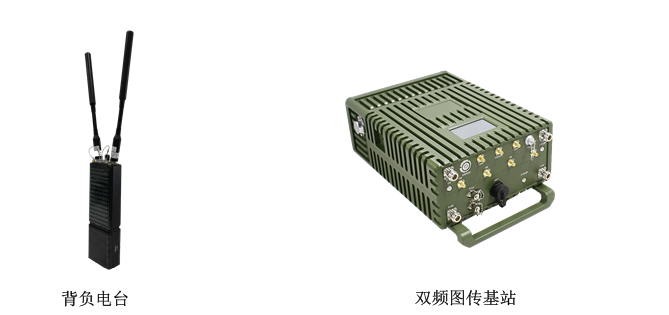

    典型应用



    产品可提供证书

    ◆ 无线电发射设备型号核准证

    ◆ ISO9001管理体系认证证书

    ◆ 计算机软件著作权登记证书

    ◆ 国军标质量体系认证证书

    ◆ (EMC)电磁兼容认证证书



    传输特性

    工作制式

    MESH、4G 4G-LTE专网、WIIF

    频率范围

    1.4GHz(300MHz-1.5GHz可定制)

    标准协议

    4G符合TD-LTE R9,WIFI支持802.11a/b/g/n

    信道带宽

    5M/10M/20M (可调)

    发射功率

    MESH 30dBmLTE 30dBm

    星座图调制

    BPSK/QPSK/16-QAM/64QAM(自适应)

    数字灵敏度

    优于-96dBm@5MHz

    传输速率

    MESH最高数率可达70Mbps,LTE 18Mbps/30Mbps

    4G LTE时隙比

    子帧0/1/2,特殊子帧5/7

    LTE频率稳定度

    <0.05ppm

    LTE(EVM)矢量幅度误差

    QPSK≤17.5 16QAM≤12.5 64QAM≤5

    LTE天线端口的杂散

    ≤-36dBm/1kHz(9kHz~150kHz)

    ≤-36dBm/10kHz(150kHz~30MHz)

    ≤-36dBm/100kHz(30MHz~1GHz)

    ≤-36dBm/1MHz(1GHz~12.75GHz)

    组网能力

    自组网跳数9跳以上,自组网节点数不小于32台

    数据特性

    视频输入

    无线摄像头、执法记录仪、网络摄像头、智能设备等

    射频接口

    SMA型母头*4;N型母头*2

    网线接口

    8航空头

    电源接口

    3航空头

    信号指示灯

    1个双色信号指示灯

    电源指示灯

    1个红色指示灯

    LTE指示灯

    1个绿色指示灯

    WIFI指示灯

    1个绿色指示灯

    加密方式

    256AES加密

    电气特性

    工作电压

    DC 12.6 V

    工作电流

    2.5A

    功耗

    整机平均功耗小于30W

    物理特性

    工作温度

    -20~+55℃

    储存温度

    -40℃~ +65

    外形尺寸

    280*246*60mm

    设备重量

    小于4kg(含电池)

    防水等级

    IP66
